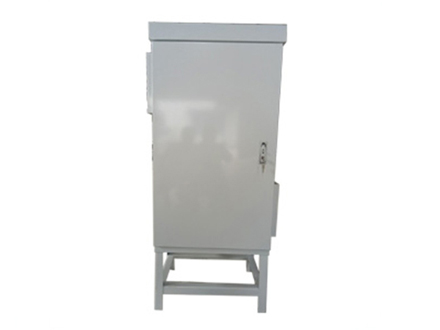

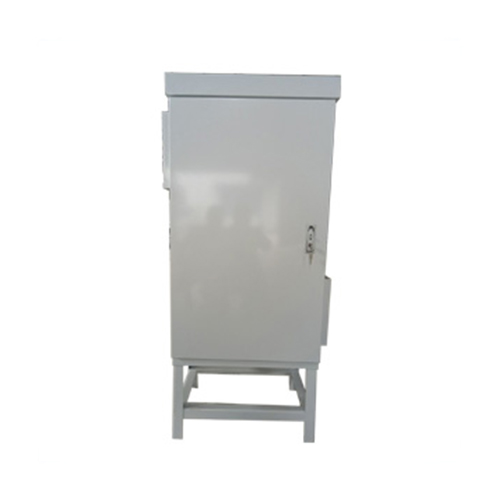

仪表柜

产品分类: 仪表箱系列

本公司的仪表柜吸取了国内各类产品的优点改进设计而成。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。 产品规格、结构和技术参数: 1、仪表柜规格

订购热线:0517-86989796

立即咨询
产品详情


    本公司的仪表柜吸取了国内各类产品的优点改进设计而成。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。

产品规格、结构和技术参数:
1、仪表柜规格型号
    规格宽×高×深(mm)
    YXH-600×1200×600
    YXH-1000×1200×600
    YXH-600×1600×600
    YXH-1200×1600×600
    YXH-1200×1800×600

  2、仪表柜规格型号
    规格 宽×高×深(mm)
    YXW-600×1200×600
    YXW-1000×1200×600
    YXW-600×1800×600
    YXW-1000×1800×600
    YXW-1000×1800×600
    YXW-1400×1800×600
    YXW- 1400×1800×600
    YXW-1800×1800×600

仪表柜的结构特点:
  1.柜体用冷轧钢板弯制焊接而成,亦可按用户要求用不锈钢板制造。柜顶盖为单方向坡式,水不会渗入柜内,柜门用高质量的密封条密封,能防雨防尘。柜体为防溅密封型,可按用户要求达到IP54-IP65的防护级别。
  2.柜体内六面有25~30mm厚的阻燃型保温层,该材料具有导热系数小,容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。柜体的保温结构具有施工简捷、耐用和保温性好的特点。
  3.变速器安装在柜体内可自由调整高度水平镀锌架上。左、右、上、下坐标为可借助柜体立柱角钢上长形孔调整,安装方便。
  4.引入柜内的导压管可从柜后侧安装方孔穿入,然后用穿管板密封,穿管板上末用之敲落孔,用密封胶泥密封。
  5.柜内顶有照明灯,有行程开关控制,门开灯亮,门闭灯灭,检修十分方便。
  6.柜门上有LED数显表,显示柜内的温度,便于操作员检修柜内保温情况。
  7.电缆可从柜地或柜侧引入,电缆接头规格由设计或用户决定
  8.保温柜内侧有电器部件安装用的导轨,供入柜电缆联接继电器、开关等固定用。
  9.柜体内外表面喷塑处理,颜色由用户决定。
  10.如果保温柜内加热元件采用防爆型柔性加热板,配套使用防爆型接线盒等附件,从而构成整体防爆,可以应用于工厂一区、二区等防爆场合。

仪表柜的技术指标:
    额定电压:220V、YC+10%
    额定频率:~50HZ
    工作环境温度-25~55℃
    相对湿度:5~95%
    工作电流:10Y
    绝缘电阻:﹥20MΩ
    防爆等级:eⅡT3
    防护等级:IP54-65

安装与使用:
    1、仪表保温、保护柜应垂直安装,柜子地脚与脚螺栓连接或焊接,亦可根据现场情况由用户自定。
    2、安装变送器时,先拆下柜子后壁的导压管进柜板(也可按照用户要求侧壁进柜),然后根据导压管的数量打孔,穿入密封圈和导压管后重新装好穿管板。
    3、在柔性硅橡胶加热板投入使用时,首先将配电柜电源开关合上,然后逐个电路依次供电,操作工应随时测定各路的电流值,并作记录。

订货须知:
    1、设计院或用户可按仪表数量选用不同规格的仪表保温(保护)柜,并标明变送器和端子排数量。应注明柜体颜色(不注时由制造厂选定)。必要时需提供100×50×1mm尺寸的色泽样板。
    2、为确保保温(保护)柜的使用效果,订货时要注明:型号、数量、使用地名、地点,该处的环境温度、风速、温度等气象资料。柜内要求保持温度范围。
    3、可根据用户特殊要求设计和非标准的仪表保温(保护)柜类
